深度解析：循环冷却水、冷凝水系统全攻略

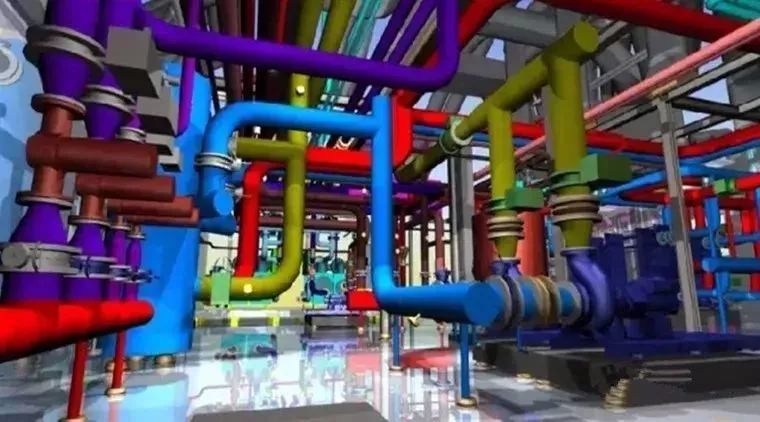

一、冷却水系统设计步骤
冷却水系统的核心在于通过冷却水泵与冷却塔的协同运作，实现热量的高效交换与散发，其设计需围绕设备配置、管路规划、参数计算等环节展开。
1. 冷却水泵与冷却塔的设置原则
- 设备匹配性：每台冷却塔需至少配置 1 台冷却水泵，确保水循环动力与冷却塔处理量匹配；同时需增设备用泵（通常按 “一用一备” 或 “三用一备” 配置），避免单泵故障导致系统停运。
- 连接方式：空调冷却水系统中，水泵与冷水机组的连接优先采用压入式（即水泵出口连接机组入口）。此方式需保证水泵吸入段具备足够压头（通常不低于系统静压要求），防止水流在机组内因压力不足发生汽化，影响换热效率。
- 冷却塔选型：以开放式冷却塔为主，搭配轴流或离心风机实现空气与冷却水的强制对流，提升降温效果。塔内填充高密度亲水性材料（如 PVC 波纹板、玻璃钢填料），增强水膜与空气的接触面积。常见类型分为逆流型（水流与气流方向相反，换热效率高）和横流型（水流垂直下落，气流水平流动，占地面积小），需根据安装空间与冷却需求选择。
- 辅助管路：冷却塔必须配备补水管（带浮球阀自动补水，维持水位稳定）、溢水管（防止水位过高溢出）和排污管（定期排放浓缩水，控制水质）。
2. 冷却水管路管径确定- 单机组系统：当 1 台冷水机组对应 1 台冷却塔和 1 台水泵时，冷却水管路的进、出口管径直接按机组冷凝器接管管径或冷却塔接口管径确定，确保水流阻力最小。
- 多机组系统：1 台冷却塔供应多台冷水机组时，各机组的冷却水进、回水管管径按对应机组冷凝器接口管径单独设计，而冷却塔总进、回水管管径需与冷却塔接口管径一致。
- 速算参考：实际工程中可结合管路流量与流速（推荐经济流速 1.5-3m/s）核算管径，或参考行业标准速算表（如根据每小时循环水量对应管径范围），避免管径过大增加成本或过小导致阻力超标。

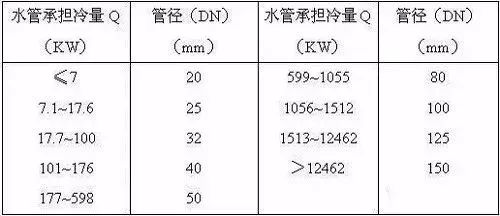

- 或参考以下列表选择冷却水管管径：
-

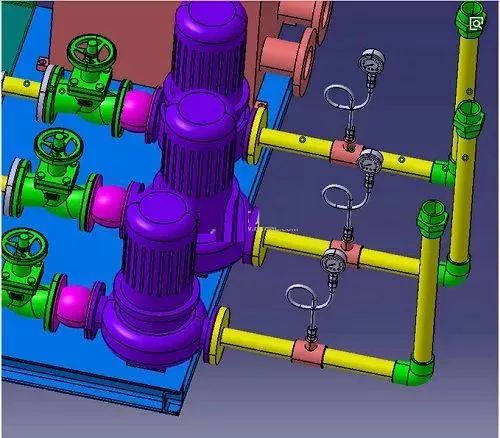

3. 冷却水泵的参数计算与选型- 流量计算：冷却水泵的设计流量需满足冷水机组的冷却水量要求，考虑系统漏损与调节余量，通常取机组额定冷却水量的1.1 倍。例如，机组额定流量为 100m³/h 时，水泵流量应不低于 110m³/h。
- 扬程计算：
精确计算公式：
式中：估算公式（简化计算）：
式中：5mH₂O 为管件局部损失估算值；为供回水管总长度（m），0.06 为每 100 米管长的沿程损失系数（即每米管长损失 0.06mH₂O）。
-
：冷水机组冷凝器的水压降（可从产品样本查得，通常为 5-15mH₂O）；
-
：冷却塔开式段高度（即冷却塔集水池水面与水泵轴线的垂直高度差）；
-
：管路总阻力（沿程损失 + 局部损失）。
4. 冷却塔的选型与复核- 结构形式确定：根据安装位置（屋顶、地面）、高度限制、周边环境对噪声的要求（如居民区需选低噪声型）选择冷却塔类型（逆流 / 横流、方形 / 圆形）。
- 冷却水量修正：冷却塔的设计水量需以冷水机组额定冷却水量为基础，结合当地室外空气湿球温度（设计工况下）进行修正。若实际工况与产品样本标注的标准工况（通常湿球温度 28℃）不符，需根据厂家提供的热工性能曲线调整选型参数，确保冷却能力满足需求。
- 安装条件复核：确认冷却塔结构尺寸与现场空间匹配，同时核算其运行重量（含满水重量），验证安装位置的楼板或屋面承重能力（需预留 1.2 倍安全系数），避免结构超载。
二、冷凝水管路系统设计步骤冷凝水管路系统的核心功能是及时排放空调末端设备（如风机盘管、空调器）运行中产生的冷凝水，防止积水渗漏，其设计需注重排水通畅性与防结露处理。
1. 冷凝水管设计与布置规范- 管材选择：优先采用聚氯乙烯（PVC）塑料管（耐腐蚀、成本低，通常无需保温）或镀锌钢管（适用于水质较差或有压力要求的场景，需做保温处理防止结露）。
- 排放原则：
- 当空调器、风机盘管附近有下水管或地沟时，优先采用短管就近排放，减少管路长度；
- 无法就近排放时，需通过汇总管路集中收集冷凝水，排至指定下水系统（如卫生间地漏、室外排水井）。
- 坡度要求：
- 风机盘管凝结水盘的泄水支管坡度不小于 0.01（即 1m 管长下降 1cm）；
- 水平干管和支干管坡度不小于 0.008，且全程无积水死角，避免因坡度不足导致排水不畅、滋生细菌。
2. 冷凝水管管径的确定方法- 支管管径：直接与设备接水盘连接的支管，管径需与接水盘出口管径一致（可从设备样本查得，通常为 DN20-DN32）。
- 干管管径：根据汇总冷负荷计算流量后确定。一般情况下，每 1kW 冷负荷每小时产生 0.4-0.8kg 冷凝水（即 0.4-0.8L/h），可参考以下经验值选型：
- 冷负荷≤7kW：DN25
- 冷负荷 7-17.6kW：DN32
- 冷负荷 17.6-105.5kW：DN40
- 更大冷负荷需按流量公式精确计算（推荐流速 0.5-0.8m/s）。
3. 防结露与防堵塞措施- 镀锌钢管需采用闭孔泡沫橡塑或离心玻璃棉保温（厚度 20-30mm），保温层需包裹严密，接口处用胶带密封；
- 管路最低点需设置清扫口或球阀，便于定期清理杂质（如灰尘、藻类），防止管路堵塞；
- 冷凝水排入下水系统前，需设置水封装置（如 U 型弯），避免下水道异味倒灌至空调区域。
总结冷却水系统与冷凝水管路系统的设计需兼顾 “效率” 与 “可靠性”：冷却水系统通过精准计算水泵扬程、冷却塔容量及管路阻力，确保热量高效散发；冷凝水系统则通过规范坡度、合理选材与管径设计，保障排水通畅。实际设计中，还需结合工程现场条件（如空间、承重、环境要求）与设备参数，必要时借助水力计算软件优化管路布局，降低系统能耗与运维成本。
